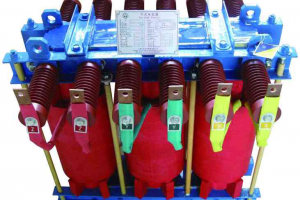

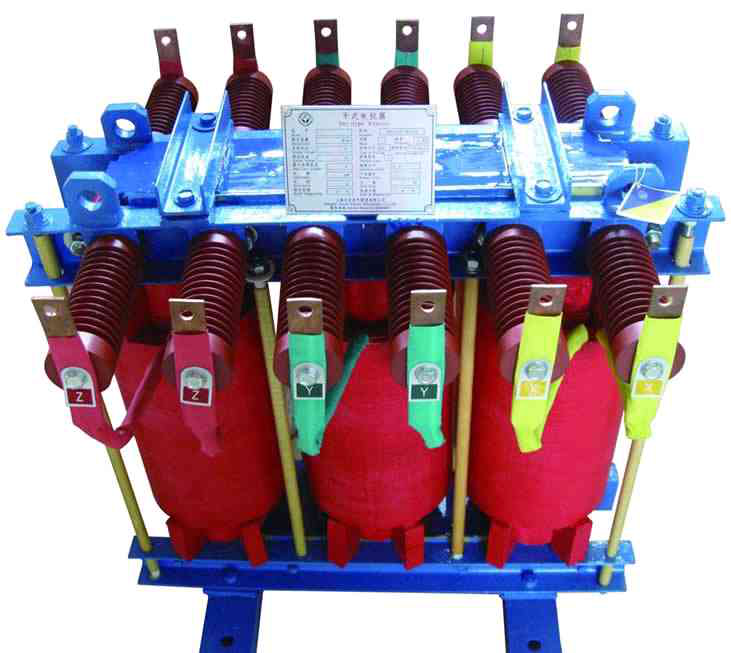

產品名稱：啟動電抗器
產品簡介：
產品應用 交流異步電動機在額定電壓下起動時，初始起動電流很大，往往超過額定電流的許多倍 (一般是 5 ～ 7 倍 )，為了減少起動電流，不對電網造成影響，通常用降低電壓的方法來起動交流異步電動機，常用的降壓方法是采用電抗器或自耦變壓器，交流電動機的起動過程很短(一般數秒鐘至二分鐘)，起
產品應用
交流異步電動機在額定電壓下起動時，初始起動電流很大，往往超過額定電流的許多倍(一般是5～7倍)，為了減少起動電流，不對電網造成影響，通常用降低電壓的方法來起動交流異步電動機，常用的降壓方法是采用電抗器或自耦變壓器，交流電動機的起動過程很短(一般數秒鐘至二分鐘)，起動后就將降壓起動用的電抗器或自耦變壓器切除。該產品是根據高壓異步電動機啟動特性設計的，一般匹配電動機功率220-1400kW。
執行標準
GB 1094 GB 10229 IEC60076

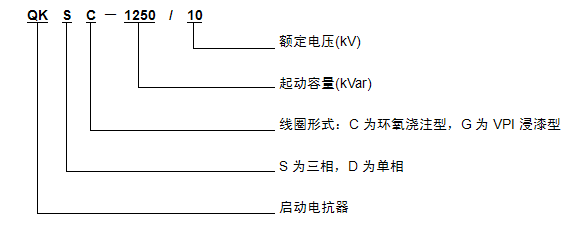

型號含義
技術參數
起動容量：400～2600 kVar
額定電壓：3, 6, 10 kV 等
電動機功率：220～1400 kW
頻率：50Hz 或 60Hz
絕緣等級：F級 或 H級
絕緣水平：根據相應電壓等級標準要求
使用條件：戶內
*當起動時間滿2分鐘(一次或數次之和)，就冷卻6小時后再次起動
參數表
起動電抗 器型號 | 起動容量 (kVar) | 起動電流 (A) | 每相電抗 (Ω) | 電動機功率 (kW) | 外形尺寸 (長×寬×高)
| 軌距 (縱向×橫向)
|
QKSG-400/6 | 400 | 123 | 8.667 | 220 | 865*580*700 | 400×550 |
QKSG-450/6 | 450 | 139 | 7.669 | 250 | 895*580*730 | 400×550 |
QKSG-500/6 | 500 | 154 | 6.992 | 280 | 910*580*740 | 400×550 |
QKSG-550/6 | 550 | 173 | 6.162 | 315 | 925*580*760 | 400×550 |
QKSG-630/6 | 630 | 194 | 5.496 | 355 | 940*580*785 | 400×550 |
QKSG-700/6 | 700 | 219 | 4.868 | 400 | 955*580*800 | 400×550 |
QKSG-800/6 | 800 | 246 | 4.333 | 450 | 975*580*820 | 400×550 |
QKSG-850/6 | 850 | 267 | 3.993 | 500 | 1015*730*840 | 550×660 |
QKSG-1000/6 | 1000 | 301 | 3.542 | 560 | 1030*730*880 | 550×660 |
QKSG-1100/6 | 1100 | 338 | 3.154 | 630 | 1090*730*905 | 550×660 |
QKSG-1250/6 | 1250 | 380 | 2.805 | 710 | 1105*730*920 | 550×660 |
QKSG-1400/6 | 1400 | 427 | 2.469 | 800 | 1120*730*970 | 550×660 |
QKSG-1600/6 | 1600 | 481 | 2.216 | 900 | 1135*730*1015 | 550×660 |
QKSG-1900/6 | 1900 | 499 | 2.469 | 1000 | 1150*840*1060 | 660×820 |
QKSG-2100/6 | 2100 | 552 | 2.232 | 1120 | 1170*840*1095 | 660×820 |
QKSG-2300/6 | 2300 | 615 | 2.003 | 1250 | 1125*840*1120 | 660×820 |
QKSG-2600/6 | 2600 | 688 | 1.791 | 1400 | 1250*840*1145 | 660×820 |
訂貨須知
電抗器型號：
額定電壓(kV)：□3 □6 □10
電動機功率：________ kW
頻率： □ 50Hz □ 60Hz
絕緣等級：□ F □ H
溫升限值：_______K
絕緣水平：LI AC
使用條件：海拔________m
環境溫度_____℃
